На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра, шары ко­то­рых имеют заряд про­ти­во­по­лож­ных зна­ков. Ка­ко­вы будут по­ка­за­ния обоих элек­тро­мет­ров, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра, шары ко­то­рых имеют заряд про­ти­во-по­лож­ных зна­ков. Ка­ко­вы будут по­ка­за­ния обоих элек­тро­мет­ров, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 3 еди­ни­цы за­ря­да, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 1 еди­ни­цу за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой алю­ми­ни­е­вой про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 5 еди­ниц за­ря­да, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 2 еди­ни­цы за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой се­реб­ря­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 2 еди­ни­цы за­ря­да, шар элек­тро­мет­ра Б за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 1 еди­ни­цу за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой се­реб­ря­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 6 еди­ниц за­ря­да, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 2 еди­ни­цы за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой алю­ми­ни­е­вой про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 5,5 еди­ниц за­ря­да, шар элек­тро­мет­ра Б за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 3,5 еди­ниц за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой се­реб­ря­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 7 еди­ниц за­ря­да, шар элек­тро­мет­ра Б за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 2 еди­ни­цы за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой алю­ми­ни­е­вой про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 3 еди­ни­цы за­ря­да, шар элек­тро­мет­ра Б не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой се­реб­ря­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 5 еди­ниц за­ря­да, шар элек­тро­мет­ра Б не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой алю­ми­ни­е­вой про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 6 еди­ниц за­ря­да, шар элек­тро­мет­ра Б не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой се­реб­ря­ной про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 9 еди­ниц за­ря­да, шар элек­тро­мет­ра Б не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой алю­ми­ни­е­вой про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 3 еди­ни­цы за­ря­да, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 1 еди­ни­цу за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой эбо­ни­то­вой па­лоч­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 8 еди­ниц за­ря­да, шар элек­тро­мет­ра Б за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 5 еди­ниц за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой стек­лян­ной па­лоч­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 5 еди­ниц за­ря­да, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 1 еди­ни­цу за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой эбо­ни­то­вой про­во­ло­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 1 еди­ни­цу за­ря­да, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 3 еди­ни­цы за­ря­да. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой стек­лян­ной па­лоч­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет 1 еди­ни­цу за­ря­да, а шар элек­тро­мет­ра Б не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой эбо­ни­то­вой па­лоч­кой?

На ри­сун­ке изоб­ра­же­ны два оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет 9 еди­ниц за­ря­да, а шар элек­тро­мет­ра Б не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров, если их шары со­еди­нить тон­кой стек­ля­ной па­лоч­кой?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А не за­ря­жен, шар элек­тро­мет­ра Б не за­ря­жен, а шар элек­тро­мет­ра В за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет заряд 6 ед.. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А не за­ря­жен, шар элек­тро­мет­ра Б не за­ря­жен, а шар элек­тро­мет­ра В за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет заряд 9 ед.. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А не за­ря­жен, шар элек­тро­мет­ра Б не за­ря­жен, а шар элек­тро­мет­ра В за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет заряд 3 ед.. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А не за­ря­жен, шар элек­тро­мет­ра Б за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет заряд 6 ед., шар элек­тро­мет­ра В не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А не за­ря­жен, шар элек­тро­мет­ра Б за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет заряд 3 ед., шар элек­тро­мет­ра В не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен по­ло­жи­тель­но и по­ка­зы­ва­ет заряд 4,5 ед., шар элек­тро­мет­ра Б не за­ря­жен, шар элек­тро­мет­ра В не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

На ри­сун­ке изоб­ра­же­ны три оди­на­ко­вых элек­тро­мет­ра. Шар элек­тро­мет­ра А за­ря­жен от­ри­ца­тель­но и по­ка­зы­ва­ет заряд 7,5 ед., шар элек­тро­мет­ра Б не за­ря­жен, шар элек­тро­мет­ра В не за­ря­жен. Ка­ко­вы будут по­ка­за­ния элек­тро­мет­ров А и Б, если их шары со­еди­нить тон­кой мед­ной про­во­ло­кой шаром элек­тро­мет­ра В ?

Име­ют­ся два оди­на­ко­вых про­во­дя­щих ша­ри­ка. Од­но­му из них со­об­щи­ли элек­три­че­ский заряд +8q, дру­го­му −4q. Затем ша­ри­ки при­ве­ли в со­при­кос­но­ве­ние и раз­ве­ли на преж­нее рас­сто­я­ние. После со­при­кос­но­ве­ния за­ря­ды у ша­ри­ков стали:

1)  −4q и +4q со­от­вет­ствен­но

2)  оди­на­ко­вы­ми и рав­ны­ми +2q

3)  оди­на­ко­вы­ми и рав­ны­ми 0

4)  +8q и −8q со­от­вет­ствен­но

Опыт по об­на­ру­же­нию эле­мен­тар­но­го за­ря­да был про­ведён Р. Мил­ли­ке­ном и А. Ф. Иоффе: ма­лень­кие капли масла, за­ря­жен­ные от­ри­ца­тель­но, рас­пы­ля­лись в элек­три­че­ском поле между двумя за­ря­жен­ны­ми пла­сти­на­ми. Ма­лень­кие капли масла «за­ви­са­ли» в элек­три­че­ском поле. По ре­зуль­та­там опыта верх­няя пла­сти­на была:

1)  от­ри­ца­тель­но за­ря­же­на;

2)  по­ло­жи­тель­но за­ря­же­на;

3)  не за­ря­же­на.

Вы­бе­ри­те пра­виль­ный ответ и за­ри­суй­те схему экс­пе­ри­мен­та с ука­за­ни­ем сил, дей­ству­ю­щих на за­ря­жен­ную каплю масла.

Не­за­ря­жен­ный элек­тро­скоп (1) со­еди­ни­ли с за­ря­жен­ным элек­тро­ско­пом (2) пласт­мас­со­вым стерж­нем.

В ре­зуль­та­те экс­пе­ри­мен­та:

1)  пер­вый элек­тро­скоп оста­нет­ся не­за­ря­жен­ным;

2)  оба элек­тро­ско­па за­ря­дят­ся от­ри­ца­тель­но;

3)  вто­рой элек­тро­скоп за­ря­дит­ся по­ло­жи­тель­но;

4)  оба элек­тро­ско­па за­ря­дят­ся от­ри­ца­тель­но, у вто­ро­го элек­тро­ско­па умень­шит­ся элек­три­че­ский заряд.

Два оди­на­ко­вых за­ря­жен­ных элек­тро­ско­па (см. рис.) со­еди­ни­ли стерж­нем. Ма­те­ри­ал, из ко­то­ро­го из­го­тов­лен стер­жень:

1)  медь;

2)  сталь;

3)  пласт­мас­са;

4)  гра­фит.

К за­ря­жен­но­му ша­ри­ку, под­ве­шен­но­му на шёлко­вой нити, под­но­сят за­ря­жен­ную па­лоч­ку. Опре­де­ли­те по виду вза­и­мо­дей­ствия заряд ша­ри­ка на нити:

1)  по­ло­жи­тель­ный

2)  от­ри­ца­тель­ный

3)  шарик не за­ря­жен

Опыт по об­на­ру­же­нию эле­мен­тар­но­го за­ря­да был про­ведён Р. Мил­ли­ке­ном и А. Ф. Иоффе: за­ря­жен­ные ма­лень­кие капли масла па­да­ют между двумя за­ря­жен­ны­ми пла­сти­на­ми. Капли по­сте­пен­но оста­нав­ли­ва­ют­ся. Ниж­няя пла­сти­на была за­ря­же­на от­ри­ца­тель­но. По ре­зуль­та­там опыта капли масла были:

1)  от­ри­ца­тель­но за­ря­же­ны;

2)  по­ло­жи­тель­но за­ря­же­ны;

3)  не за­ря­же­ны;

4)  могли иметь любой элек­три­че­ский заряд.

Вы­бе­ри­те пра­виль­ный ответ и за­ри­суй­те схему экс­пе­ри­мен­та с ука­за­ни­ем сил, дей­ству­ю­щих на за­ря­жен­ные капли масла.

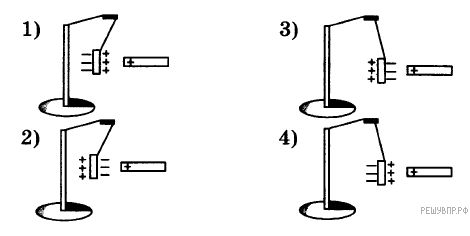

Не­за­ря­жен­ная ме­тал­ли­че­ская гиль­за под­ве­ше­на на шёлко­вой нити. К этой гиль­зе под­нес­ли, не ка­са­ясь её, за­ря­жен­ную пласт­мас­со­вую па­лоч­ку. Опре­де­ли­те, на каком ри­сун­ке пра­виль­но по­ка­за­но рас­пре­де­ле­ние за­ря­дов на гиль­зе и вза­и­мо­дей­ствие её с пласт­мас­со­вой па­лоч­кой.

Два оди­на­ко­вых за­ря­жен­ных элек­тро­ско­па (см. рис.) со­еди­ни­ли стерж­нем. Ма­те­ри­ал, из ко­то­ро­го из­го­тов­лен стер­жень:

1)  медь;

2)  эбо­нит;

3)  пласт­мас­са;

4)  стек­ло.

По­ло­жи­тель­но за­ря­жен­ный элек­тро­скоп (1) со­еди­ни­ли с не­за­ря­жен­ным элек­тро­ско­пом (2) ме­тал­ли­че­ским стерж­нем.

В ре­зуль­та­те экс­пе­ри­мен­та:

1)  вто­рой элек­тро­скоп оста­нет­ся не­за­ря­жен­ным;

2)  оба элек­тро­ско­па за­ря­дят­ся от­ри­ца­тель­но;

3)  пер­вый элек­тро­скоп оста­нет­ся по­ло­жи­тель­но за­ря­жен­ным, вто­рой за­ря­дит­ся от­ри­ца­тель­но;

4)  оба элек­тро­ско­па за­ря­дят­ся по­ло­жи­тель­но, у пер­во­го элек­тро­ско­па умень­шит­ся элек­три­че­ский заряд.

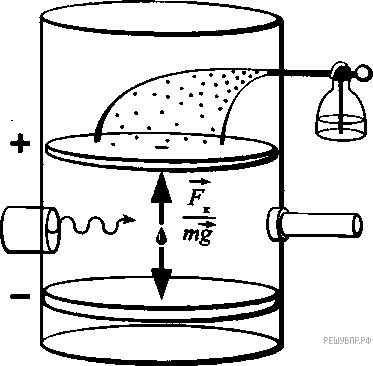

Опыт по об­на­ру­же­нию эле­мен­тар­но­го за­ря­да был про­ведён Р. Мил­ли­ке­ном и А. Ф. Иоффе: ма­лень­кие капли масла, за­ря­жен­ные от­ри­ца­тель­но, рас­пы­ля­лись в элек­три­че­ском поле между двумя за­ря­жен­ны­ми пла­сти­на­ми. Ма­лень­кие капли масла «за­ви­са­ли» в элек­три­че­ском поле. По ре­зуль­та­там опыта ниж­няя пла­сти­на была:

1)  от­ри­ца­тель­но за­ря­же­на

2)  по­ло­жи­тель­но за­ря­же­на

3)  не за­ря­же­на

Вы­бе­ри­те пра­виль­ный ответ и за­ри­суй­те схему экс­пе­ри­мен­та с ука­за­ни­ем сил, дей­ству­ю­щих на за­ря­жен­ную каплю масла.
