Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли силь­ный по­сто­ян­ный по­ло­со­вой маг­нит, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли про­вод­ник с током (про­вод­ник рас­по­ло­жен пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка), затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли про­вод­ник с током (про­вод­ник рас­по­ло­жен пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка), затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли силь­ный по­сто­ян­ный под­ко­во­об­раз­ный маг­нит, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли силь­ный по­сто­ян­ный под­ко­во­об­раз­ный маг­нит, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли силь­ный по­сто­ян­ный по­ло­со­вой маг­нит, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те, новое по­ло­же­ние стрел­ки.

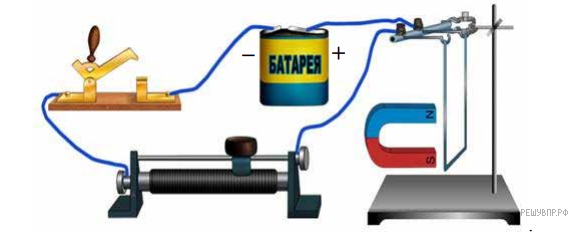

По пря­мо­му го­ри­зон­таль­но­му про­вод­ни­ку, ви­ся­ще­му на длин­ных тон­ких про­во­ло­ках, про­пус­ка­ют элек­три­че­ский ток от ба­та­рей­ки. К про­вод­ни­ку под­но­сят по­сто­ян­ный под­ко­во­об­раз­ный маг­нит. В какую сто­ро­ну (впра­во, влево, вверх, вниз) от­кло­нит­ся ви­ся­щий про­вод­ник? На­ри­суй­те дей­ству­ю­щую на про­вод­ник силу.

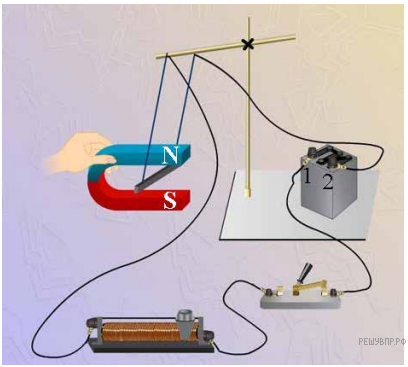

По пря­мо­му го­ри­зон­таль­но­му про­вод­ни­ку, ви­ся­ще­му на длин­ных тон­ких про­во­ло­ках, про­пус­ка­ют элек­три­че­ский ток от ба­та­рей­ки. К про­вод­ни­ку под­но­сят по­сто­ян­ный под­ко­во­об­раз­ный маг­нит с ука­зан­ны­ми маг­нит­ны­ми по­лю­са­ми. В ре­зуль­та­те про­вод­ник от­кло­нил­ся от вер­ти­ка­ли так, как по­ка­за­но на ри­сун­ке. Ука­жи­те по­ляр­ность клемм ба­та­рей­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два оди­на­ко­во силь­ных по­сто­ян­ных по­ло­со­вых маг­ни­та, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два оди­на­ко­во силь­ных по­сто­ян­ных по­ло­со­вых маг­ни­та, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два оди­на­ко­во силь­ных по­сто­ян­ных по­ло­со­вых маг­ни­та, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два оди­на­ко­во силь­ных по­сто­ян­ных по­ло­со­вых маг­ни­та, затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два про­вод­ни­ка с оди­на­ко­вым по­сто­ян­ным элек­три­че­ским током (про­вод­ни­ки рас­по­ло­же­ны пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка), затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два про­вод­ни­ка с оди­на­ко­вым по­сто­ян­ным элек­три­че­ским током (про­вод­ни­ки рас­по­ло­же­ны пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка), затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два про­вод­ни­ка с оди­на­ко­вым по­сто­ян­ным элек­три­че­ским током (про­вод­ни­ки рас­по­ло­же­ны пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка), затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.

Маг­нит­ная стрел­ка ком­па­са за­фик­си­ро­ва­на (се­вер­ный полюс за­тем­нен, см. рис.). К ком­па­су под­нес­ли на рав­ном рас­сто­я­нии два про­вод­ни­ка с оди­на­ко­вым по­сто­ян­ным элек­три­че­ским током (про­вод­ни­ки рас­по­ло­же­ны пер­пен­ди­ку­ляр­но плос­ко­сти ри­сун­ка), затем осво­бо­ди­ли стрел­ку, она по­вер­ну­лась и оста­но­ви­лась в новом по­ло­же­нии. Изоб­ра­зи­те новое по­ло­же­ние стрел­ки.
